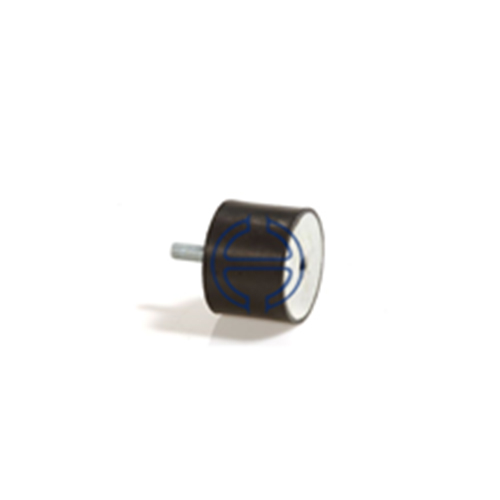

Titreşim Takozu B Tipi
B tipi titreşim takozlar,kauçuk malzeme yapılarındaki iç sürtünmeler yardımıyla titreşimleri yutarlar,sönümlerler. Titreşim takozları B tipi birbirine bağlı çalışan sistem elemanları arasında çarpmaya,darbeye karşı koruma sağlarlar. B tipi titreşim takozları sistem elemanlarının üretim toleransından kaynaklanan boşlukları karşılar. Böylelikle sistem parçalarına gelen eksenel ve radyal hareketi,kuvvet yığılmalarını azaltarak uzun ömürlü çalışmalarını sağlar. Titreşim takozu B tipi,motor,dizel motor,kompresör,jeneratör,pompa,hidrofor,makine,havalandırma kanalları,fan-vantilatör,iş makineleri,inşaat makineleri,konveyör ve bant sistemleri,tarım araç – gereçleri,denizcilik ekipmanları,traforlar,test cihazları,kurutma makineleri,elekler,vibrasyonlu çapak alma makineleri,amortisor,boru sabitleyicileri,platformlar,darbeli çalışan presler gibi titreşime maruz kalan birçok sistemde kullanılmaktadır….
Titreşim takozları B tipi,tek taraflı civatalı şekilde imal edilip belirli çap ve ölçülerde üretilmektedir…
Ürün Özellikleri;
Malzeme : Tabii Kauçuk
Metal : Çinko Kaplama
Sertlik :50 ± 5 Sh. A
Tolerans :DIN 7715 M3
Sıcaklık Dayanımı : -20ºC / + 80ºC
İstenen Diğer Sertlikler :35 - 70 ± 5 Sh. A
|

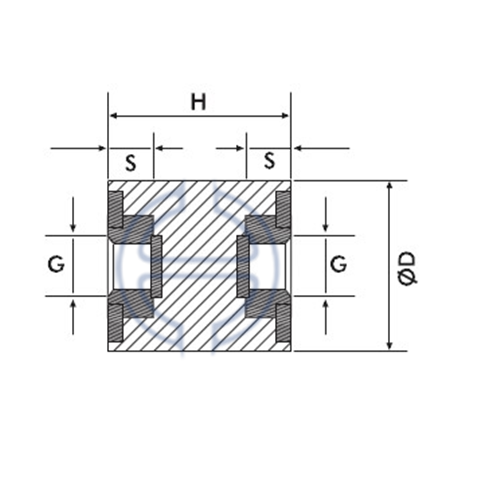

KOD |
ØD (mm) |
H (mm) |
G |
L1 |
S |
ÜRÜN ADI |
|
HBTT - 01 |
10 |
10 |
M.4 |
6 |
4 |
Titreşim Takozu B Tipi |
|
HBTT - 02 |
10 |
15 |
M.4 |
6 |
4 |
Titreşim Takozu B Tipi |
|
HBTT - 03 |
15 |
8 |
M.4 |
10 |
4 |
Titreşim Takozu B Tipi |
|
HBTT - 04 |
15 |
9 |
M.4 |
10 |
4 |
Titreşim Takozu B Tipi |
|
HBTT - 05 |
15 |
10 |
M.4 |
10 |
4 |
Titreşim Takozu B Tipi |
|
HBTT - 06 |
15 |
15 |
M.4 |
10 |
4 |
Titreşim Takozu B Tipi |
|
HBTT - 07 |
15 |
20 |
M.4 |
10 |
4 |
Titreşim Takozu B Tipi |
|
HBTT - 08 |
15 |
25 |
M.4 |
10 |
4 |
Titreşim Takozu B Tipi |
|
HBTT - 09 |
15 |
30 |
M.4 |
10 |
4 |
Titreşim Takozu B Tipi |
|
HBTT - 10 |
20 |
10 |
M.6 |
15 |
6 |
Titreşim Takozu B Tipi |
|
HBTT – 11 |
20 |
15 |
M.6 |
15 |
6 |
Titreşim Takozu B Tipi |
|
HBTT – 12 |
20 |
20 |
M.6 |
15 |
6 |
Titreşim Takozu B Tipi |
|
HBTT - 13 |
20 |
25 |
M.6 |
15 |
6 |
Titreşim Takozu B Tipi |
|
HBTT – 14 |
20 |
30 |
M.6 |
15 |
6 |
Titreşim Takozu B Tipi |
|
HBTT - 15 |
25 |
10 |
M.6 |
18 |
6 |
Titreşim Takozu B Tipi |
|
HBTT - 16 |
25 |
15 |
M.6 |
18 |
6 |
Titreşim Takozu B Tipi |
|
HBTT – 17 |
25 |
20 |
M.6 |
18 |
6 |
Titreşim Takozu B Tipi |
|
HBTT – 18 |
25 |
25 |
M.6 |
18 |
6 |
Titreşim Takozu B Tipi |
|
HBTT – 19 |
25 |
30 |
M.6 |
18 |
6 |
Titreşim Takozu B Tipi |
|
HBTT - 20 |
30 |
10 |
M.6 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT – 21 |
30 |
15 |
M.6 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT – 22 |
30 |
20 |
M.6 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT – 23 |
30 |
20 |
M.8 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT – 24 |
30 |
30 |
M.8 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT – 25 |
30 |
40 |
M.8 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT – 26 |
30 |
50 |
M.8 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT – 27 |
40 |
15 |
M.8 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT – 28 |
40 |
20 |
M.8 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT – 29 |
40 |
20 |
M.10 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT – 30 |
40 |
30 |
M.8 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT – 31 |
40 |
30 |
M.10 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT - 32 |
40 |
35 |
M.8 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT – 33 |
40 |
40 |
M.8 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT – 34 |
40 |
40 |
M.10 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT – 35 |
40 |
55 |
M.10 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT – 36 |
40 |
65 |
M.8 |
20 |
8 |
Titreşim Takozu B Tipi |
|
HBTT – 37 |
50 |
20 |
M.10 |
28 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 38 |
50 |
25 |
M.10 |
28 |
10 |
Titreşim Takozu B Tipi |
|
HBTT – 39 |
50 |
30 |
M.10 |
28 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 40 |
50 |
40 |
M.10 |
28 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 41 |
50 |
45 |
M.10 |
28 |
10 |
Titreşim Takozu B Tipi |
|
HBTT – 42 |
50 |
50 |
M.10 |
28 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 43 |
50 |
60 |
M.10 |
28 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 44 |
50 |
70 |
M.10 |
28 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 45 |
55 |
35 |
M.10 |
28 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 46 |
55 |
40 |
M.10 |
28 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 47 |
55 |
60 |
M.10 |
28 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 48 |
60 |
30 |
M.10 |
32 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 49 |
60 |
35 |
M.10 |
32 |
10 |
Titreşim Takozu B Tipi |
|
HBTT – 50 |
60 |
40 |
M.10 |
32 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 51 |
60 |
40 |
M.12 |
32 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 52 |
60 |
45 |
M.10 |
32 |
10 |
Titreşim Takozu B Tipi |
|
HBTT – 53 |
60 |
50 |
M.10 |
32 |
10 |
Titreşim Takozu B Tipi |
|
HBTT – 54 |
60 |
55 |
M.10 |
32 |
10 |
Titreşim Takozu B Tipi |
|
HBTT – 55 |
60 |
60 |
M.10 |
32 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 56 |
65 |
45 |
M.10 |
32 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 57 |
70 |
30 |
M.10 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 58 |
70 |
35 |
M.10 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 59 |
70 |
40 |
M.10 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 60 |
70 |
45 |
M.10 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT – 61 |
70 |
50 |
M.10 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT – 62 |
70 |
60 |
M.12 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT – 63 |
75 |
25 |
M.12 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 64 |
75 |
35 |
M.12 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 65 |
75 |
40 |
M.12 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 66 |
75 |
50 |
M.12 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT – 67 |
75 |
55 |
M.12 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 68 |
75 |
60 |
M.12 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT – 69 |
80 |
40 |
M.12 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT – 70 |
80 |
40 |
M.16 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 71 |
80 |
50 |
M.12 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 72 |
80 |
60 |
M.12 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT - 73 |
85 |
50 |
M.12 |
37 |
10 |
Titreşim Takozu B Tipi |
|
HBTT – 74 |
100 |
25 |
M.12 |
42 |
16 |
Titreşim Takozu B Tipi |
|
HBTT – 75 |
100 |
25 |
M.16 |
42 |
16 |
Titreşim Takozu B Tipi |
|
HBTT - 76 |
100 |
30 |
M.16 |
42 |
16 |
Titreşim Takozu B Tipi |
|
HBTT - 77 |
100 |
40 |
M.16 |
42 |
16 |
Titreşim Takozu B Tipi |
|
HBTT – 78 |
100 |
50 |
M.16 |
42 |
16 |
Titreşim Takozu B Tipi |
|
HBTT – 79 |
100 |
50 |
M.20 |
42 |
16 |
Titreşim Takozu B Tipi |
|
HBTT - 80 |
100 |
55 |
M.16 |
42 |
16 |
Titreşim Takozu B Tipi |
|
HBTT – 81 |
100 |
75 |
M.16 |
42 |
16 |
Titreşim Takozu B Tipi |
|
HBTT - 82 |
100 |
80 |
M.16 |
42 |
16 |
Titreşim Takozu B Tipi |
|
HBTT – 83 |
100 |
100 |
M.16 |
42 |
16 |
Titreşim Takozu B Tipi |
|
HBTT - 84 |
100 |
150 |
M.16 |
42 |
16 |
Titreşim Takozu B Tipi |
|
HBTT – 85 |
135 |
50 |
M.16 |
45 |
16 |
Titreşim Takozu B Tipi |
|
HBTT – 86 |
150 |
50 |
M.16 |
45 |
20 |
Titreşim Takozu B Tipi |
|
HBTT - 87 |
150 |
75 |
M.16 |
45 |
20 |
Titreşim Takozu B Tipi |
|
HBTT – 88 |
150 |
80 |
M.16 |
45 |
20 |
Titreşim Takozu B Tipi |
|
HBTT – 89 |
150 |
100 |
M.16 |
45 |
20 |
Titreşim Takozu B Tipi |
|
HBTT – 90 |
150 |
150 |
M.16 |
45 |
20 |
Titreşim Takozu B Tipi |
|
HBTT - 91 |
300 |
50 |
M.20 |
50 |
20 |
Titreşim Takozu B Tipi |
|
HBTT - 92 |
300 |
75 |
M.20 |
50 |
20 |
Titreşim Takozu B Tipi |
|
HBTT - 93 |
300 |
100 |
M.20 |
50 |
20 |
Titreşim Takozu B Tipi |
